Иногда в жизни и работе мы встречаем схемы, которые по определению невозможно описать в терминах т.н. “функционального” поведения: так, когда мы нажимаем на кнопку включения экрана смартфона, мы не можем точно сказать, что она сделает: включит экран или выключит, ведь это зависит от того, включен ли экран или нет. Точно так же, мы не можем сказать, включен экран смартфона или нет, если мы и не держим палец на кнопке — важнее предыстория, выраженная в виде сочетания: каково текущее состояние + каково внешнее воздействие.
Иными словами, срабатывание одного и того же входа (одной и той же логической переменной) не определяет значение выхода, а только влияет на то, каким будет следующее состояние и значение в контексте текущего состояния.
Конечный автомат — это математическая модель системы с памятью, поведение (выходной сигнал) которой определяется не только текущим входом, но и текущим состоянием; каждое из множеств возможных значений (входы, выходы, состояния) конечно, и сопоставляет выходным значениям состояние (или состояние + вход), а также обновляет состояние по входу и прошлому состоянию.
Формально конечный автомат задаётся кортежем
A = (S, I, O, δ, λ, s0),
где:
S — конечное множество состояний;
I — множество входных символов;
O — множество выходных символов;
δ : S × I → S — функция переходов, определяющая следующее состояние;
λ — функция выходов;
s0 ∈ S — начальное состояние, в котором автомат находится при “включении”.
В зависимости от того, как определяется функция λ, различают два основных типа автоматов:
автомат Мили: λ : S × I → O — выход зависит от состояния и входа;
автомат Мура: λ : S → O — выход зависит только от состояния.
Ключевое отличие от «функциональных» схем состоит в следующем: один и тот же вход i ∈ I для автомата не определяет выход однозначно. Он лишь инициирует переход
st + 1 = δ(st, it),
после чего выход определяется либо парой (st, it), либо новым состоянием st + 1.
Таким образом, поведение системы описывается не функцией вида I → O, а последовательностью состояний:
(s0, i0) → s1 → (s1, i1) → s2 → …
Входные, выходные сигналы, а также состояния нередко кодируются несколькими логическими переменными.
Конечные автоматы можно задавать с помощью графа состояний. Например, на картинке изображен автомат в двумя состояниями s1, s2, и симметричными переходами по получению 0 или 1 на единственном входе.

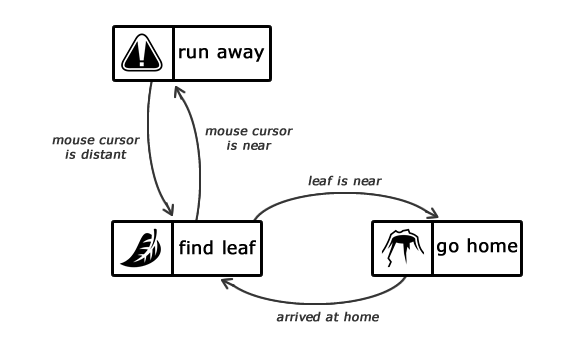

Или так — да, с помощью конечных автоматов можно описывать поведение, скажем, игровых персонажей или объектов симуляции, например, муравья:
Конечные автоматы широко используются в информационных технологиях. Finite State Machine (FSM) встречается в программировании операционных систем и интерпретаторов языков, а также при разборе текстов регулярными выражениями (где конечные автоматы строятся в ожидании той или иной последовательности символов) — то есть, конечные автоматы используются в любом текстовом редакторе для простейшей подсветки синтаксиса, а также в разработке игр для описания поведения игровых персонажей или внутриигровых механизмов.
В схемотехнике же, для реализации конечных автоматов и любых схем с памятью используются логические схемы, чьи выходы “замкнуты” обратно на часть входов, тем самым создавая обратную связь. В таблице истинности таких устройств фигурируют не только входы, но и текущее состояние выхода. Например, если у функции есть вход X и выход Y и схема имеет память, таблица истинности схемы будет содержать по крайней мере столбцы X, Y(t) как входы, и также Y(t+1) как выход, где t и t+1 это обозначения времени в условных дискретных единицах.
Для выполнения заданий 1-5 рекомендуется программа Logisim, либо сайты simulator.io, либо https://logic.ly, либо https://simulator.io, допускаются другие по согласованию с преподавателем.
Реализуйте RS-триггер на элементах И-НЕ и ИЛИ-НЕ. Докажите наличие памяти у схемы, для этого продемонстрируйте, что при одинаковых входах возможны различные значения. Предоставьте таблицу истинности и граф переходов. Рекомендуется программа Logisim, либо сайты simulator.io, либо https://logic.ly, либо https://simulator.io, допускаются другие по согласованию с преподавателем.
Одинаково ли поведение RS-триггера на И-НЕ и ИЛИ-НЕ?
Все ли комбинации входов допустимы? Есть ли запрещенные?
Воспользуйтесь JK-триггером з Вашей среды моделирования либо реализуйте его сами. Докажите наличие памяти у схемы, для этого продемонстрируйте, что при одинаковых входах возможны различные значения. Предоставьте таблицу истинности и граф переходов. Если имеется что-то необычное при построении таблице истинности, обратите внимание на вопрос 2 данного задания.
Есть ли у него запрещенные комбинации?
Триггеры делят на статические и динамические по признаку управляемости по значению или его изменению. Каким является RS, каким является JK?
Воспользуйтесь D-триггером из Вашей среды моделирования либо реализуйте его сами. Докажите наличие памяти у схемы, для этого продемонстрируйте, что при одинаковых входах возможны различные значения. Предоставьте таблицу истинности и граф переходов.
Почему этот триггер часто называют триггером копирования или триггером задержки сигнала?
На триггерах, простейших запоминающих схемах, можно строить счетчики.
Постройте вычитающий и суммирующий счетчик (ПР12 из СДО) и временную диаграмму.
ПР14 из СДО.
Вопрос на подумать: почему мы используем счетчики, если по сути функция или преобразователи кодов это системы без памяти?
Для описания сложного поведения используется конечный автомат. Предложите конечный автомат (или несколько взаимосвязанных автоматов: сеть автоматов математически изоморфна одному автомату) и представьте в виде графа переходов.
перечислите входные сигналы;
перечислите выходные сигналы;
перечислите состояния;
задайте начальное состояние;
постройте граф переходов.
Варианты:
Смартфонная кнопка включения экрана. (Указание: разделить длинное и короткое нажатие на кнопку как различные входные сигналы)
Светофор с кнопкой ЖДИТЕ для пешеходов
Игровой противник в компьютерном шутере
Автомат продажи напитков
Лифт на три этажа
Робот-пылесос без готовой карты и на аккумуляторе
Одна клетка игры “Жизнь” Конвея
Беспилотные колесный доставщик еды (продумать режимы работы так, чтобы он ни в кого не врезался)
Конечный автомат для распознавания десятичного числа: автомат принимает входную строку посимвольно и определяет, является ли она корректной записью десятичного числа: целого, числа с плавающей точкой или некорректной последовательностью символов.
Конечный автомат используется для управления абстрактным исполнителем Машина Тьюринга. Требуется реализовать конечный автомат для увеличения числа на 1 в одной конкретной системе счисления (например, десятичной). Предполагается, что считывающая головка уже стоит на последней цифре записи числа.
